Quel est le temps de réponse d’un fusible décrocheur en céramique ?
Dans l'industrie électrique, le fusible anti-chute en céramique est un composant clé qui fournit une protection fiable contre les surintensités pour les systèmes électriques. En tant que fournisseur de fusibles décrocheurs en céramique, comprendre son temps de réponse est crucial tant pour les professionnels du domaine que pour les utilisateurs finaux.
Définition et principes de base du temps de réponse
Le temps de réponse d'un fusible en céramique fait référence à l'intervalle de temps entre le moment où le courant circulant à travers le fusible dépasse sa valeur nominale et le moment où l'élément fusible fond et où le fusible déconnecte le circuit. Ce temps dépend fortement de l'ampleur de la surintensité.
Selon le principe physique de base du fusible, lorsqu'une surintensité traverse l'élément fusible, la chaleur générée par le courant selon la loi de Joule ((Q = I^{2}Rt)) augmente rapidement. L'élément fusible est conçu pour avoir un point de fusion spécifique. Une fois que la chaleur est suffisante pour élever la température de l'élément jusqu'à son point de fusion, l'élément fond et le circuit est interrompu.
Facteurs affectant le temps de réponse
- Ampleur actuelle: Plus la surintensité est importante, plus le temps de réponse est court. Lorsque la surintensité est nettement supérieure au courant nominal du fusible, la chaleur générée en peu de temps est suffisamment importante pour faire fondre rapidement l'élément fusible. Par exemple, dans une situation de court-circuit où le courant est extrêmement élevé, le temps de réponse peut être aussi court que quelques millisecondes.
- Matériau et conception de l'élément fusible: Différents matériaux de l'élément fusible ont des points de fusion et des capacités thermiques spécifiques différents. Les fusibles en céramique utilisent généralement des matériaux dotés de propriétés électriques et thermiques appropriées. La section transversale et la longueur de l'élément fusible affectent également la génération et la dissipation de chaleur, influençant ainsi le temps de réponse. Un élément fusible plus fin et plus court aura généralement un temps de réponse plus court dans la même condition de surintensité.
- Température ambiante: La température ambiante affecte la dissipation thermique du fusible. Dans un environnement à haute température, la température initiale de l'élément fusible est plus élevée et il faut moins de chaleur supplémentaire pour atteindre le point de fusion. Par conséquent, le temps de réponse est plus court dans un environnement chaud que dans un environnement froid.
Courbes de temps de réponse
Les fabricants fournissent souvent des courbes de temps de réponse pour les fusibles décrocheurs en céramique. Ces courbes sont des représentations graphiques qui montrent la relation entre l'ampleur de la surintensité et le temps de réponse correspondant. En se référant à ces courbes, les ingénieurs électriciens et les techniciens peuvent prédire avec précision comment le fusible réagira dans différents scénarios de surintensité.
Lors de la conception d'un système électrique, il est essentiel de sélectionner un fusible avec une courbe de temps de réponse appropriée pour garantir que le système est protégé en temps opportun. Par exemple, dans un système où la protection contre les courts - circuits est la principale préoccupation, un fusible avec un temps de réponse très rapide sous des surintensités élevées doit être choisi.
Applications pratiques et importance du temps de réponse
Dans les systèmes de distribution d'énergie, les fusibles en céramique sont largement utilisés pour protéger les transformateurs, les lignes d'alimentation et autres équipements électriques. Un temps de réponse approprié peut éviter les dommages matériels causés par les surintensités. Si le temps de réponse est trop long, le courant excessif circulant dans l’équipement peut provoquer une surchauffe, une rupture d’isolation et même des dommages permanents.
Par exemple, dans un réseau électrique rural, où l’électricité est distribuée sur de longues distances via des lignes aériennes,Fusibles amovibles 10kvsont couramment utilisés. Le temps de réponse approprié de ces fusibles garantit que lorsqu'un défaut survient sur la ligne, tel qu'un court-circuit dû à la chute d'un arbre ou à un coup de foudre, le fusible peut rapidement déconnecter le circuit, minimisant ainsi les pannes de courant et évitant d'endommager le transformateur et d'autres équipements en aval.Lien vers les fusibles amovibles 10kv
Dans les applications industrielles, les équipements électriques de haute puissance sont également protégés par des fusibles en céramique. Prenons l'exemple d'une usine de fabrication à grande échelle où un court-circuit soudain dans un moteur peut provoquer une surintensité importante. Un fusible avec un temps de réponse rapide peut couper l'alimentation électrique à temps, protégeant ainsi le moteur et les autres composants électriques associés contre les dommages et réduisant les temps d'arrêt de production.
Notre gamme de produits et considérations relatives aux délais de réponse
En tant que fournisseur de fusibles décrocheurs en céramique, nous proposons une large gamme de produits pour répondre aux différentes exigences d'application. Par exemple, notreRW10-12FLe fusible est conçu pour les applications moyenne tension. Il a été soigneusement conçu pour avoir un temps de réponse optimal dans diverses conditions de surintensité. L'élément fusible est fabriqué à partir de matériaux de haute qualité et la conception prend en compte des facteurs tels que la dissipation thermique et la stabilité mécanique pour garantir un fonctionnement fiable et rapide.Lien vers RW10 - 12F

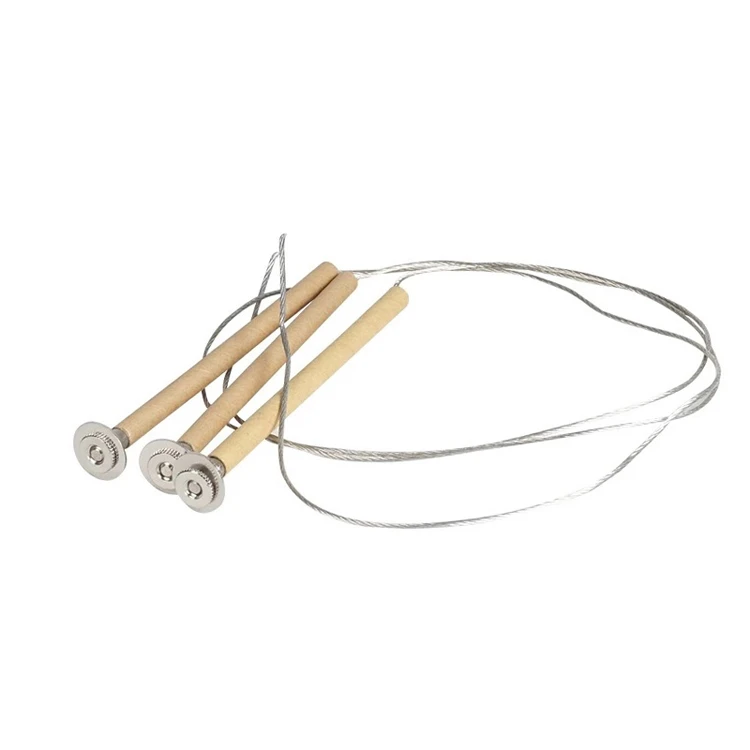

Un autre produit de notre portefeuille est le33kv - Longueur - 787mm - 3A - Divers - Amovible - Boutonlien fusible. Ce produit convient aux applications haute tension et a été testé pour fournir un temps de réponse cohérent et approprié. Qu'il s'agisse d'une surintensité à petite échelle ou d'un court - circuit à grande échelle, nos fusibles sont conçus pour réagir de manière à protéger efficacement le système électrique.Lien vers 33kv - Longueur - 787mm - 3A - Divers - Amovible - Bouton
Conclusion et appel à l'action
Le temps de réponse d'un fusible en céramique est un paramètre critique qui détermine son efficacité dans la protection des systèmes électriques. En tant que fournisseur professionnel, nous comprenons l'importance de fournir des fusibles avec des temps de réponse fiables. Nos produits sont conçus et fabriqués pour répondre aux normes de qualité les plus élevées, garantissant ainsi leurs bonnes performances dans diverses applications électriques.
Si vous avez besoin de fusibles en céramique de haute qualité pour vos projets électriques, n'hésitez pas à nous contacter pour discuter de vos besoins spécifiques. Notre équipe d'experts est prête à vous aider à sélectionner les produits de fusibles les plus adaptés à vos besoins. Travaillons ensemble pour assurer la sécurité et la fiabilité de vos systèmes électriques.
Références
- CEI 60282 - 1:2014 - Fusibles - Partie 1 : Fusibles - maillons pour circuits alternatifs
- IEEE Std C37.41 - 2019 - Norme IEEE pour les fusibles de distribution et d'alimentation, les découpes, les fusibles, les fusibles de commutation, les défauts - limiteurs de courant et accessoires
